机器人末端夹爪越来越多地采用气路集成板来减少外部管路、缩短响应路径并提升装配紧凑度。一个小小的铝合金气路板，往往同时承担气体分配、阀组连接、夹爪安装、传感器定位和密封功能。对于 CNC 精密加工来说，难点不只是孔多，而是交叉孔内部毛刺、密封槽尺寸、孔位基准和表面处理后的装配一致性。

一、先把气路逻辑转化为加工基准

夹爪气路集成板通常包含正反面腔体、侧面气口、交叉孔、螺纹孔、O 形圈槽和定位孔。加工前要确认哪些孔是主气路，哪些面是装配基准，哪些槽承担密封功能。如果只按外形排刀，容易在翻面加工时产生累积误差，导致气口不通、槽位偏移或阀板装配不贴合。

机器人零件多属于多品种小批量，加工厂需要在首件阶段就反馈可制造性问题，例如孔深是否过长、交叉孔是否可去毛刺、密封槽圆角是否合理、螺纹深度是否影响相邻气道。

二、交叉孔控制核心是孔位和毛刺

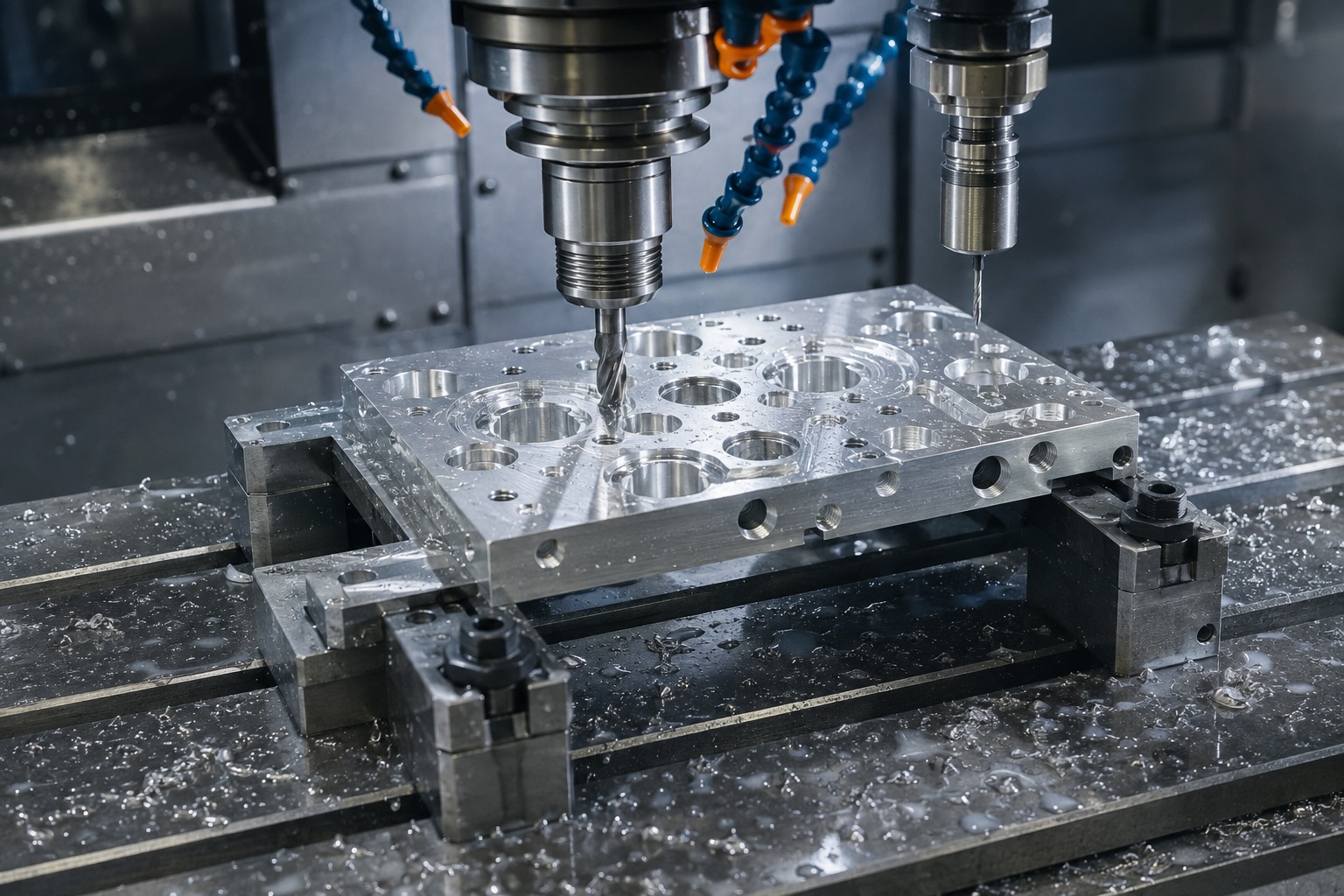

气路板的交叉孔常从不同方向钻入，在内部相交形成气体通道。若孔位偏差过大，可能造成流道截面积不足；若交叉处残留毛刺，可能脱落后堵塞阀口或影响气密性。加工时应通过稳定装夹、中心钻定位、合适钻削参数和分步检测控制孔位。

去毛刺不能只处理外表面。对于内部交叉孔，应结合倒角、刷磨、压缩空气、超声波清洗和内窥检查。对气密要求较高的零件，还需要在清洗后进行通气或气密验证，确认气路顺畅且没有残屑。

三、密封槽要匹配 O 形圈压缩量

O 形圈槽尺寸直接决定夹爪模块的密封效果。槽宽过窄会挤伤密封圈，槽深不稳定会影响压缩量，槽口毛刺会造成装配划伤。加工时要控制槽宽、槽深、槽底粗糙度和边缘倒角，必要时使用专用成型刀或稳定的精加工策略。

阳极氧化、硬质氧化或喷砂处理也会影响密封槽和螺纹尺寸。若零件需要表面处理，图纸中应明确关键密封位置是否遮蔽，处理后是否复检。对机器人末端零件来说，轻量化外形和密封可靠性要同步考虑。

四、检测要覆盖装配、气密和批次一致性

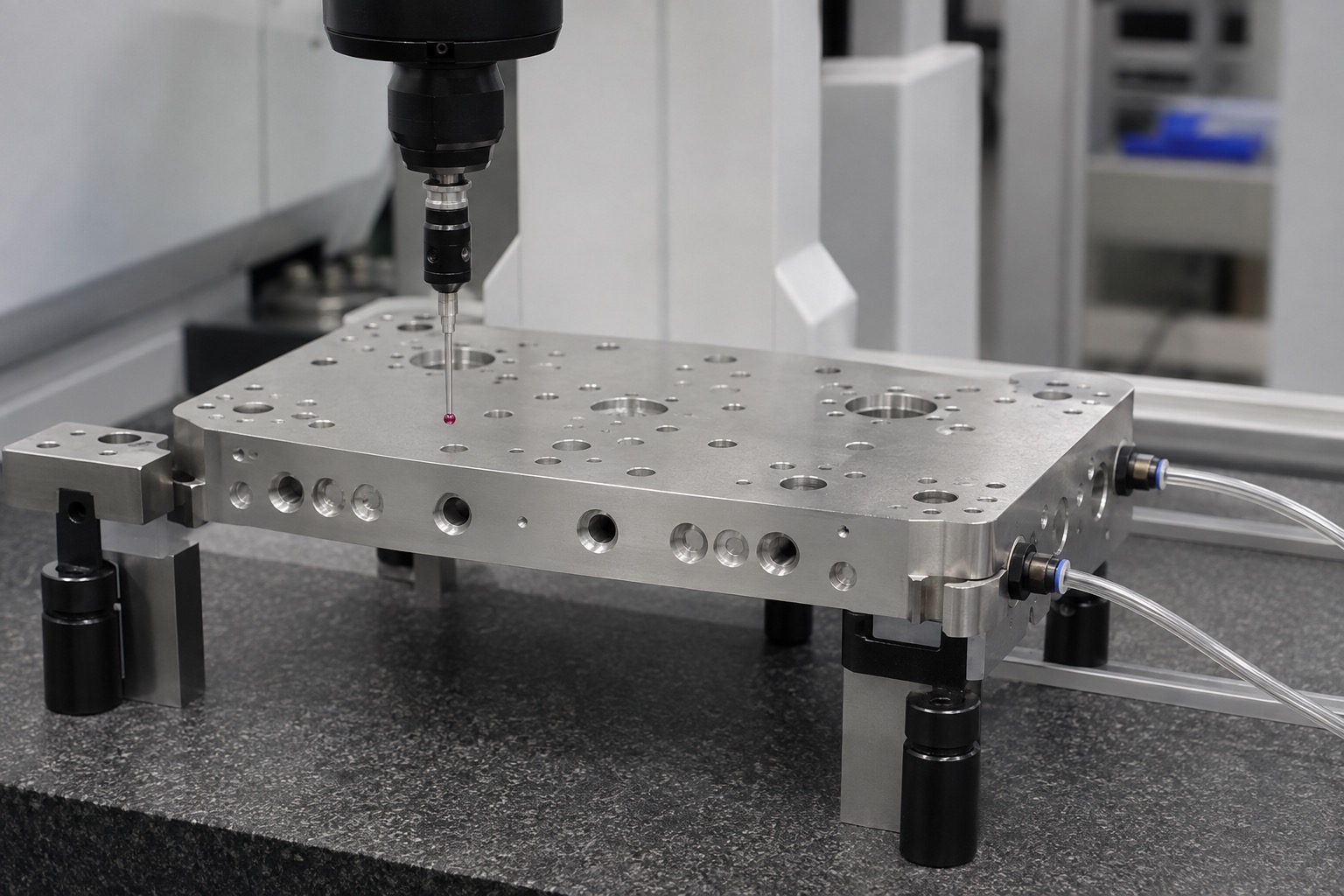

气路集成板常用检测包括三坐标孔位检测、螺纹规、平面度、垂直度、槽宽槽深检测、外观毛刺检查和气密测试。对于安装到末端夹爪的零件，还应关注定位销孔与安装面的关系，避免夹爪装配后产生偏摆或重复定位误差。

下单时建议提供 3D 模型、2D 图纸、气路示意、密封圈规格、材料、表面处理和数量。加工厂则应给出交叉孔、密封槽、去毛刺和检测方案。这样机器人夹爪气路板才能在打样阶段更快通过装配验证，并稳定进入小批量生产。
