半导体陶瓷吸附定位块常用于晶圆检测、搬运定位、洁净承载、真空吸附治具和精密自动化设备中。它既要具备绝缘、耐磨和洁净性能，也要满足孔位、平面度和重复定位要求。由于陶瓷属于高硬脆材料，加工过程中的崩边、微裂纹和孔口缺陷是最需要控制的风险。

与铝合金、不锈钢等金属零件不同，陶瓷零件不能简单依靠提高切削参数来追求效率。材料脆性决定了加工必须更关注刀具状态、进给速度、冷却方式、支撑方式和检测标准。

一、先明确陶瓷材料和功能位置

半导体设备常见陶瓷材料包括氧化铝、氧化锆和氮化铝。氧化铝陶瓷绝缘性好、耐磨性强，适合定位支撑和治具类零件；氧化锆韧性相对更好；氮化铝则常用于需要导热和绝缘兼顾的场景。不同材料的加工方式、崩边风险和成本差异较大。

吸附定位块的功能面通常包括定位孔、真空孔、吸附槽、装配基准面和承载平面。图纸评审时，应明确哪些边缘允许倒角，哪些孔口要求无明显崩缺，哪些面需要控制平面度和粗糙度。

二、崩边控制来自工艺细节

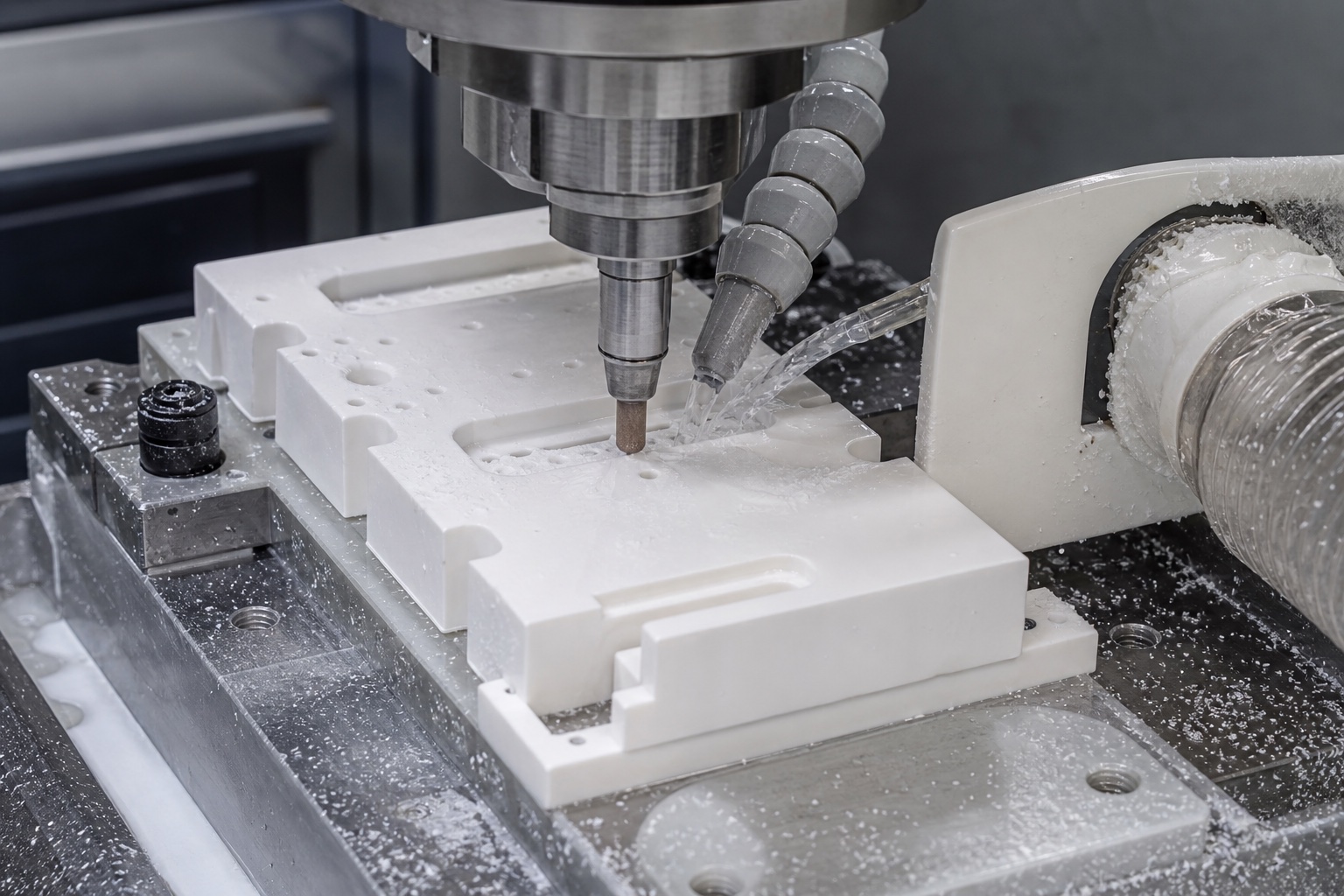

陶瓷孔口、槽口和薄边位置容易出现微崩。控制崩边不能只依靠后续修磨，而应从加工路径和刀具选择开始。常见方法包括使用合适粒度的金刚石刀具、减小单次切削量、稳定冷却、分步加工小孔，以及在孔口增加合理倒角。

如果零件存在方形窗口、长槽或密集小孔，边缘强度会降低。加工时需要减少悬空区域受力，并在夹具设计中提供足够支撑。对于特别细薄的边缘，建议在设计阶段就预留倒角或圆角，降低批量崩边风险。

三、小孔孔位和真空通道要整体评估

吸附定位块的小孔通常服务于真空吸附、定位销或气路连接。单个孔径合格并不代表零件可用，孔组位置、孔距、垂直度和与基准面的关系同样重要。若孔位偏差，可能造成吸附不均、定位重复性下降或与设备接口错位。

对于微小孔和深孔，应提前确认孔径、孔深、贯通要求和孔口倒角。陶瓷材料钻孔成本和风险高于金属件，图纸中越早明确功能优先级，越有利于选择稳定工艺。

四、平面度和洁净度影响装机表现

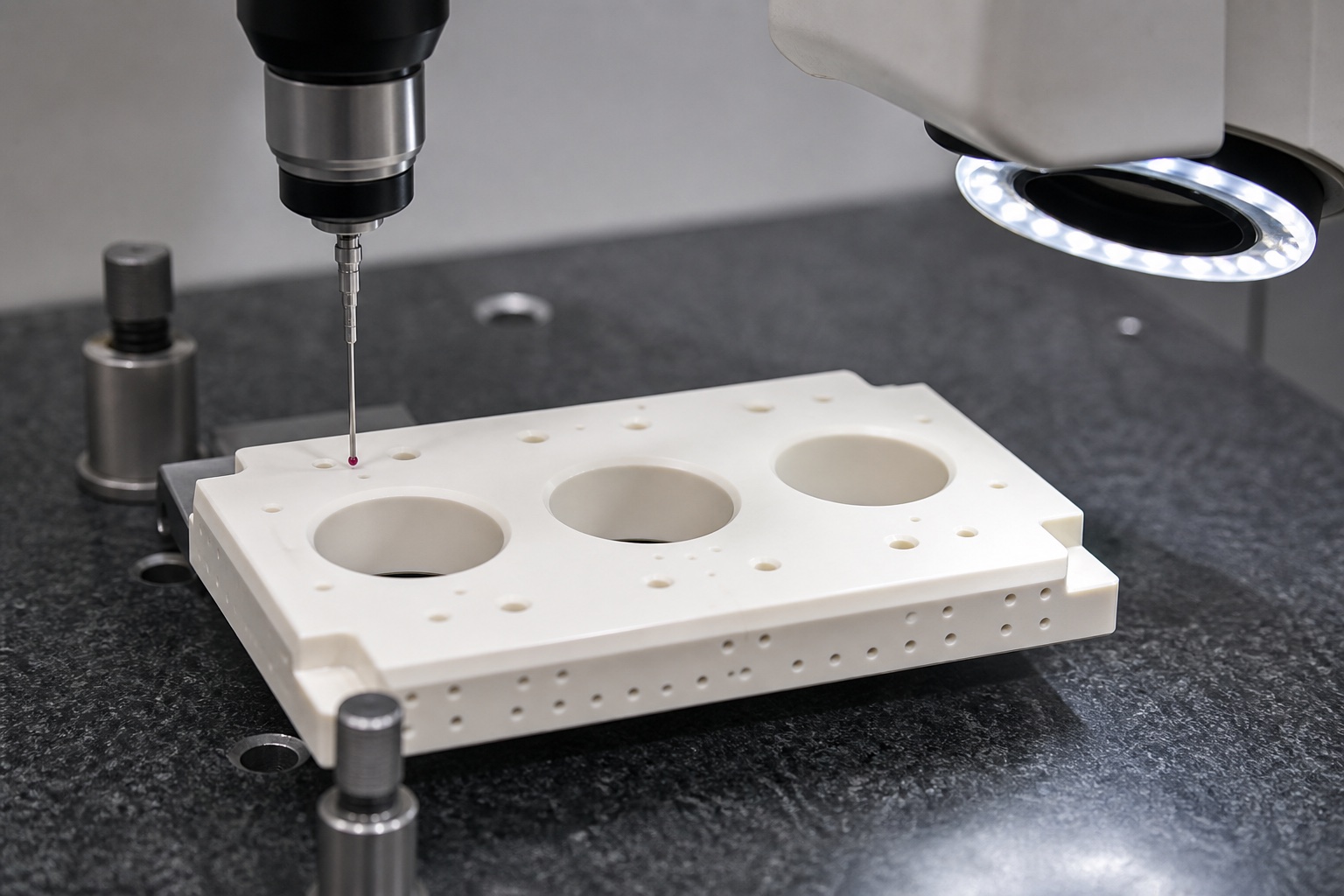

半导体设备中的定位块往往与载台、治具或模组贴合安装。平面度不足会导致局部受力不均，影响定位精度和长期稳定性。陶瓷件加工后应重点检查基准面、承载面和安装面，必要时采用三坐标、光学检测或平面度检测方式验证。

洁净度同样重要。陶瓷加工会产生细粉，孔内和槽内残留如果没有清理干净，会影响真空通道或污染设备环境。交付前应根据客户要求进行清洗、吹扫、外观检查和包装，半导体项目还应提前明确洁净等级或包装方式。

五、从打样到小批量要沉淀检测标准

陶瓷吸附定位块在打样阶段需要验证的不只是尺寸，还包括崩边接受标准、装配定位效果、吸附稳定性和清洗状态。建议客户在首件阶段提供实际装配反馈，加工厂则记录刀具、参数、装夹和检测数据，便于后续小批量保持一致。

下单时建议提供3D模型、2D图纸、材料牌号、数量、关键尺寸、崩边要求、表面粗糙度和清洗包装要求。半导体陶瓷零件加工的核心，是用稳定工艺降低硬脆材料的不确定性，让孔位、平面度和洁净度同时满足设备装机需求。
