半导体设备真空腔体的观察窗通常需要压圈把视窗组件固定在设计位置。压圈虽然是环形零件，却同时关联密封槽、定位端面、均布螺栓孔和装配清洁度。若槽深波动、端面翘曲或孔口残留毛刺，装配后就可能出现受力不均与返工。316L不锈钢具备较好的耐腐蚀性，但切削与去毛刺并不轻松。本文以按图定制的观察窗压圈为例说明关键控制点。

先明确密封结构与基准

观察窗结构可能采用不同密封件和压紧方式，压圈本身不能单独决定密封性能。设计方应提供密封件规格、压缩量、接触顺序与预紧方案，在图纸上标出槽宽、槽深、槽底表面和定位端面的位置关系。若只有外径与孔距，工厂无法判断哪些面必须一起控制。

建议以实际装配轴线和定位端面建立统一基准，再定义环形槽的同心关系与孔系位置。均布孔的角度误差有时可由配合孔余量吸收，但密封槽与接触端面的相对位置通常需要更直接的控制。公差分配应由功能需求决定，避免全部尺寸统一收紧。

316L环件加工的变形风险

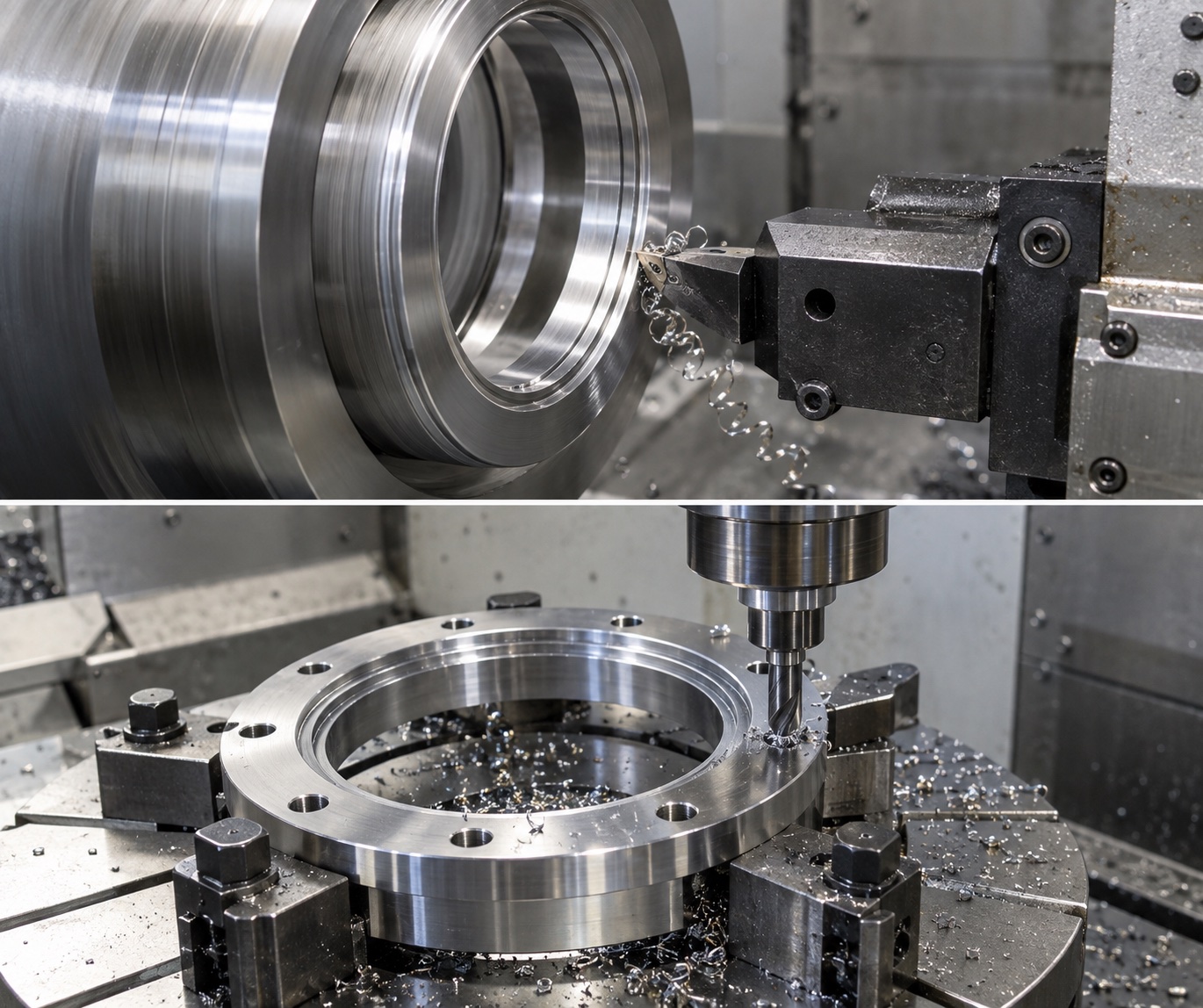

316L韧性较高，车削时易粘刀和加工硬化；环形压圈去除大量材料后，内应力释放与装夹力也可能影响平面度。粗加工可先均匀保留余量，必要时分阶段加工两侧端面，再在稳定状态下精加工密封槽和功能面。具体顺序应结合毛坯厚度、直径和设备确定。

夹具若只从某几处强力压紧薄环，测量时可能看似平整，松夹后却出现翘曲。可采用分布均匀的支撑与适当夹紧力，避免把压紧变形加工成永久误差。刀具补偿和切削液状态也应记录，尤其要关注槽底刀纹、局部拉伤和孔口翻边。

密封槽与端面如何联动控制

密封槽不仅要测宽度和深度，还要检查槽底连续性、内外侧边缘以及与定位端面的高度关系。槽边过锐可能损伤密封件，过度倒角又可能减少有效支撑。应按图纸或密封件供应商建议确定允许的边缘状态，首件最好与实际密封件和视窗组件试装。

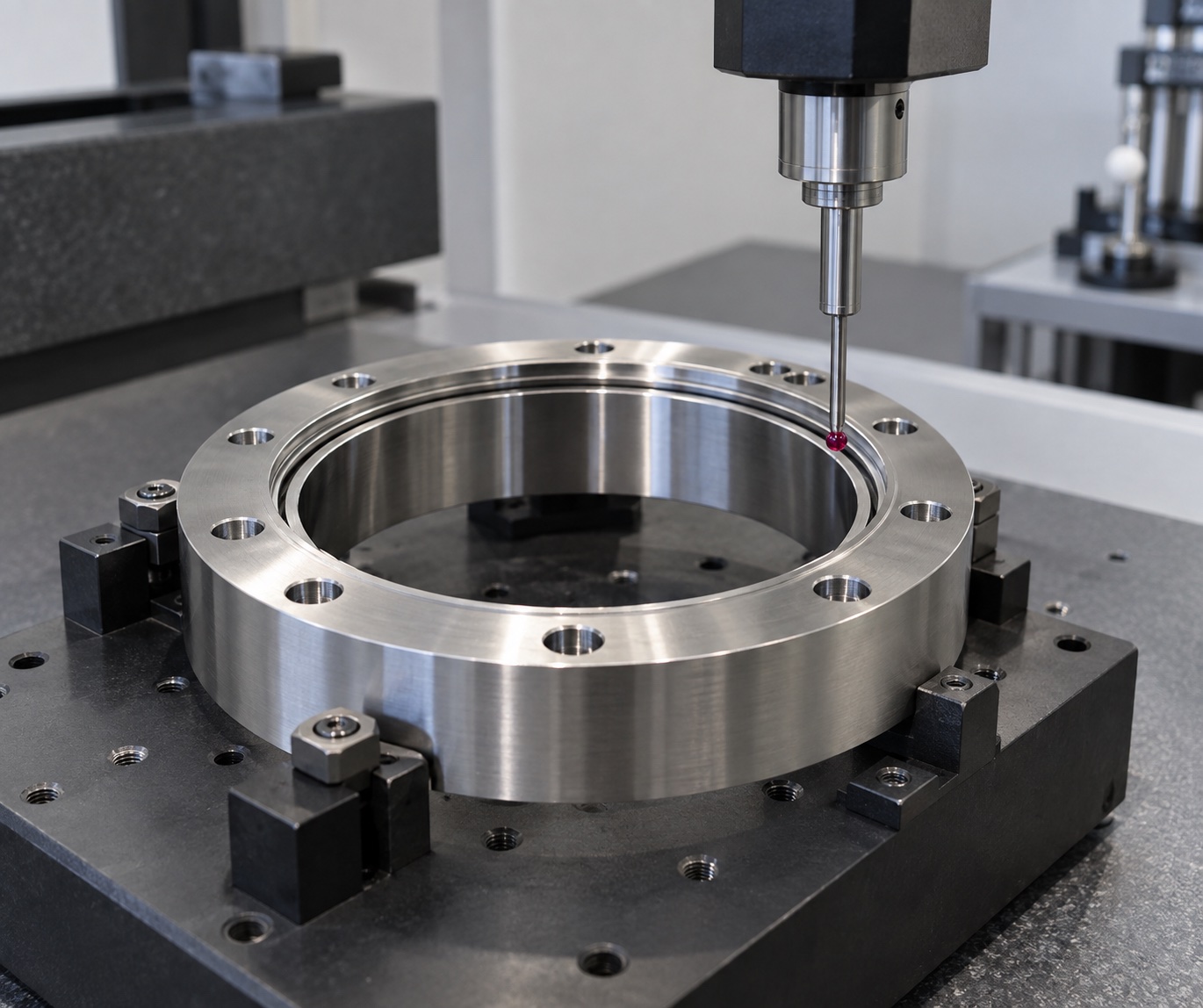

端面平面度应在规定的自由状态或模拟装配状态下测量，并记录支撑位置。对较大的环件，可结合三坐标、平板或轮廓测量设备复核；对于局部划痕和点状压痕，还需外观检查。只在夹具上测几处高度，无法全面代表整圈密封接触状态。

均布孔与去毛刺

均布沉孔需要与密封结构保持适当距离，避免螺栓预紧造成局部应力集中。加工时尽量以同一基准完成孔系，首件检查孔径、角度位置、沉孔深度和端面关系。若孔出口靠近密封面，钻孔毛刺可能被带入槽中，因此加工顺序和去毛刺方式应提前安排。

316L毛刺较韧，简单擦拭未必能完全清除。槽口、沉孔与内缘需逐一检查，去毛刺时也不能把密封面磨花。小批量生产应固定工具与检验样本，避免不同操作人员形成不同倒角。完成后应清除切削液、颗粒和指纹，按设备方要求包装。

检测和洁净要求分开验收

尺寸检验可覆盖槽宽槽深、平面度、同心度、孔系及外径，报告应说明基准与测量状态。若要求粗糙度，可在明确位置测量，不能用视觉判断替代。对真空或洁净设备，颗粒、残留物及密封性能属于另外的验收维度，应由项目方给出测试方法和限值。

材料证明、加工记录、清洗记录与包装方式可按批次约定。316L零件是否需要钝化或特殊清洗，要结合整机环境和密封材料确认。加工件尺寸合格并不等于腔体已经通过真空测试，最终还需在装配后的组件上验证漏率或其他系统指标。

从首件到小批量

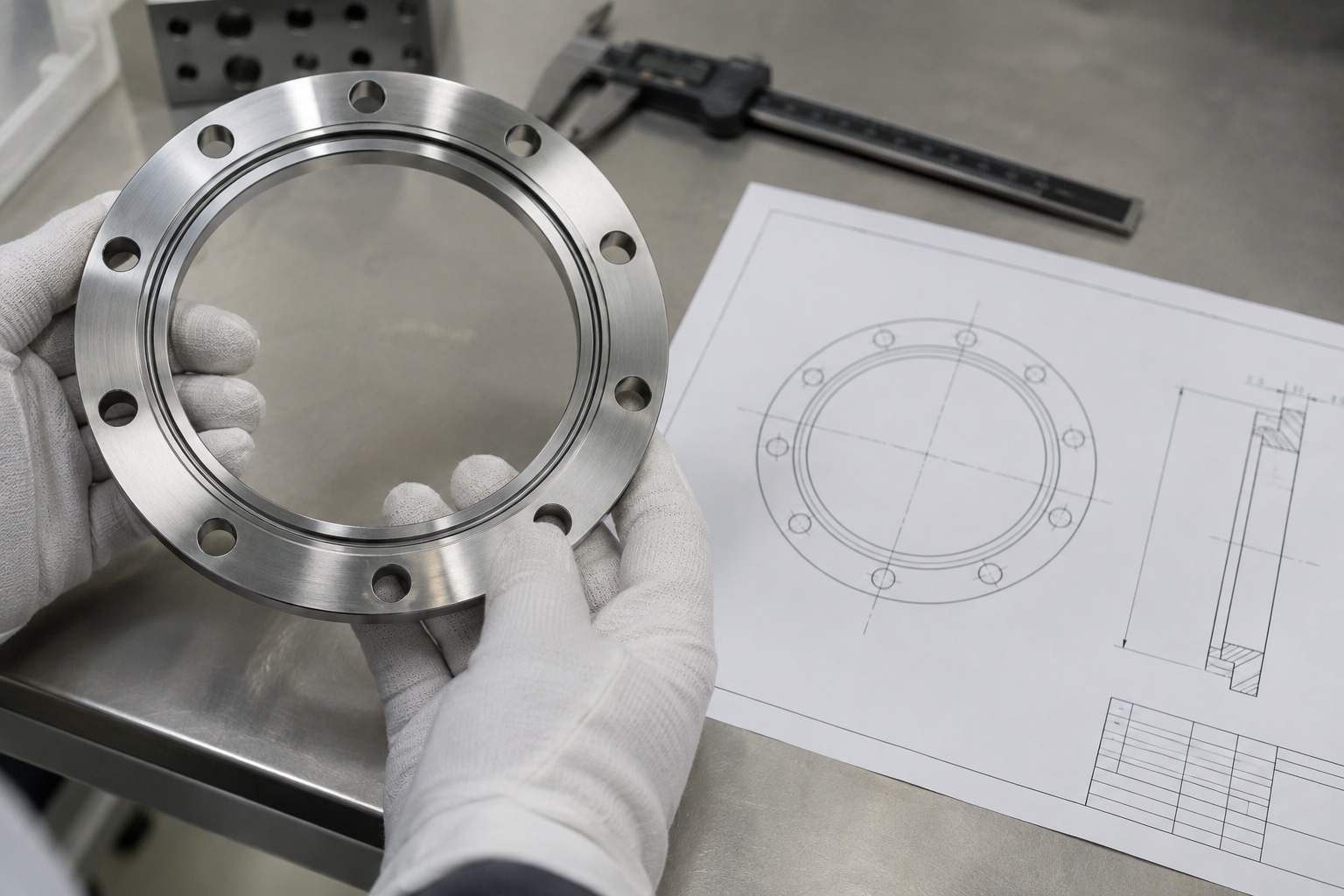

询价时提供2D图纸、3D模型、316L材料要求、密封件规格、数量、关键公差以及清洁包装要求。首件完成后检查密封槽和端面，安排实际视窗组件试装，再决定是否调整工艺。版本变更时重点比较槽形、孔系和端面基准是否变化，并保留检测记录。

真空观察窗压圈加工的核心是把槽、端面和孔系放在同一功能基准下管理，同时控制毛刺与清洁交付。把装配和验收条件前置，才能让打样结果顺利延伸到可重复的小批量生产。
