新能源汽车电池监控模块支架，需要在有限空间内固定电路板、传感器和线束，同时满足轻量化、刚性与装配要求。AZ31B镁合金密度较低，可用于部分轻量结构，但薄壁框架在去料、夹紧和表面处理后容易发生变形。支架若孔位偏移、贴合面翘曲或防护层不完整，会直接增加模块装配与环境验证难度。

从电子模块装配关系定义基准

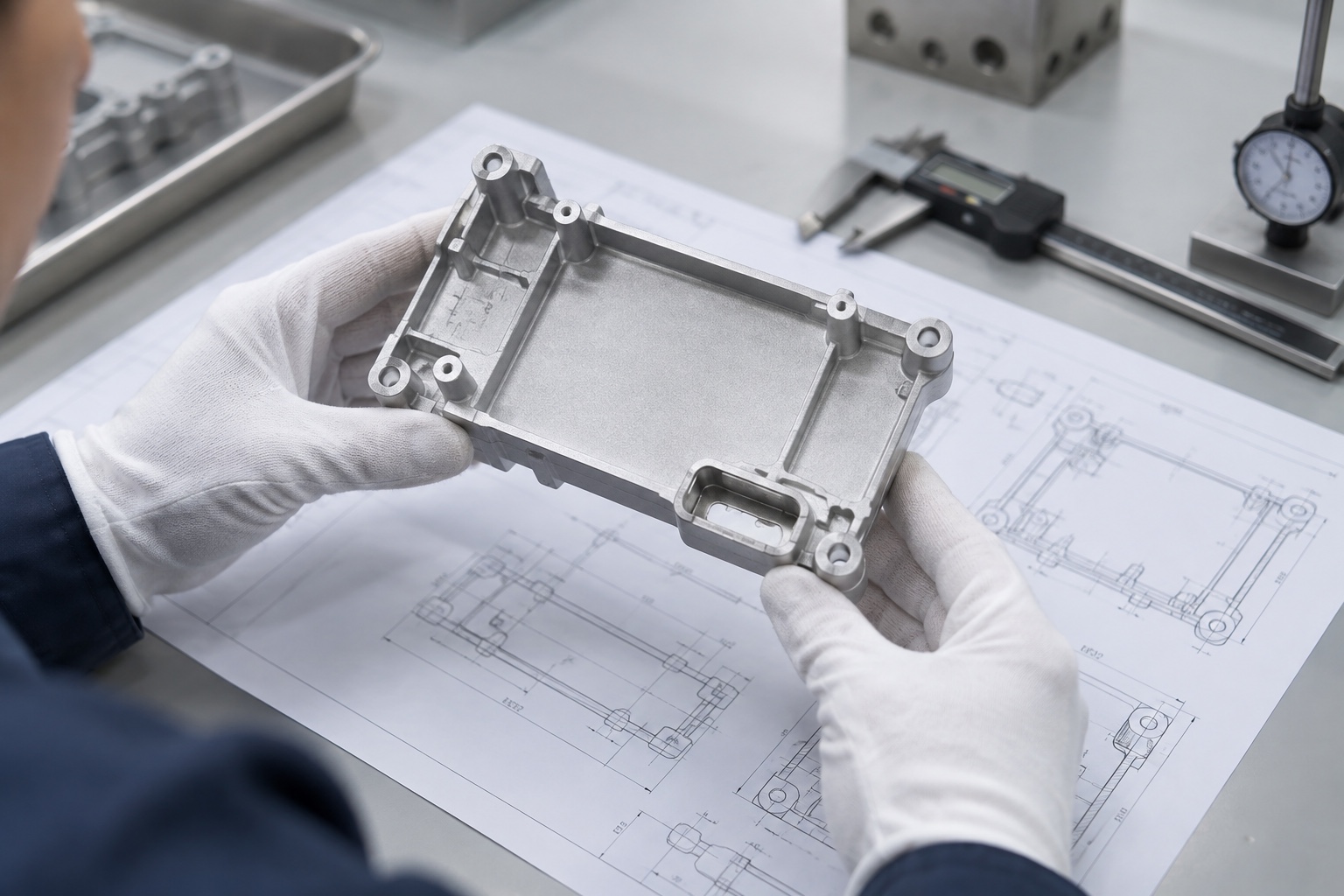

图纸评审应确认模块贴合面、定位孔、紧固孔柱、线缆出口和外部安装点。通常可用底部贴合面和两处定位特征建立基准，再标注孔组位置、柱高、框架外形和关键壁厚。若所有尺寸都从不稳定的长边或毛坯边缘起算，零件可能外形合格却无法顺畅装入电池系统。

加强筋和减重腔应由结构分析、振动环境与装配空间共同决定。加工方可以反馈刀具可达性和薄壁风险，但不能仅凭材料密度判断整车强度。线缆、连接器和密封件的实际模型也应在打样前纳入干涉检查。

镁合金薄壁去料与安全管理

薄壁框架从整块材料中大量去料后，残余应力释放会让长边和底面弯曲。工艺可先加工稳定基准，粗铣时均匀留量，再分阶段完成内外轮廓。夹具应提供足够支撑并控制夹紧力，避免在受力状态下把零件加工成“夹具内合格”。

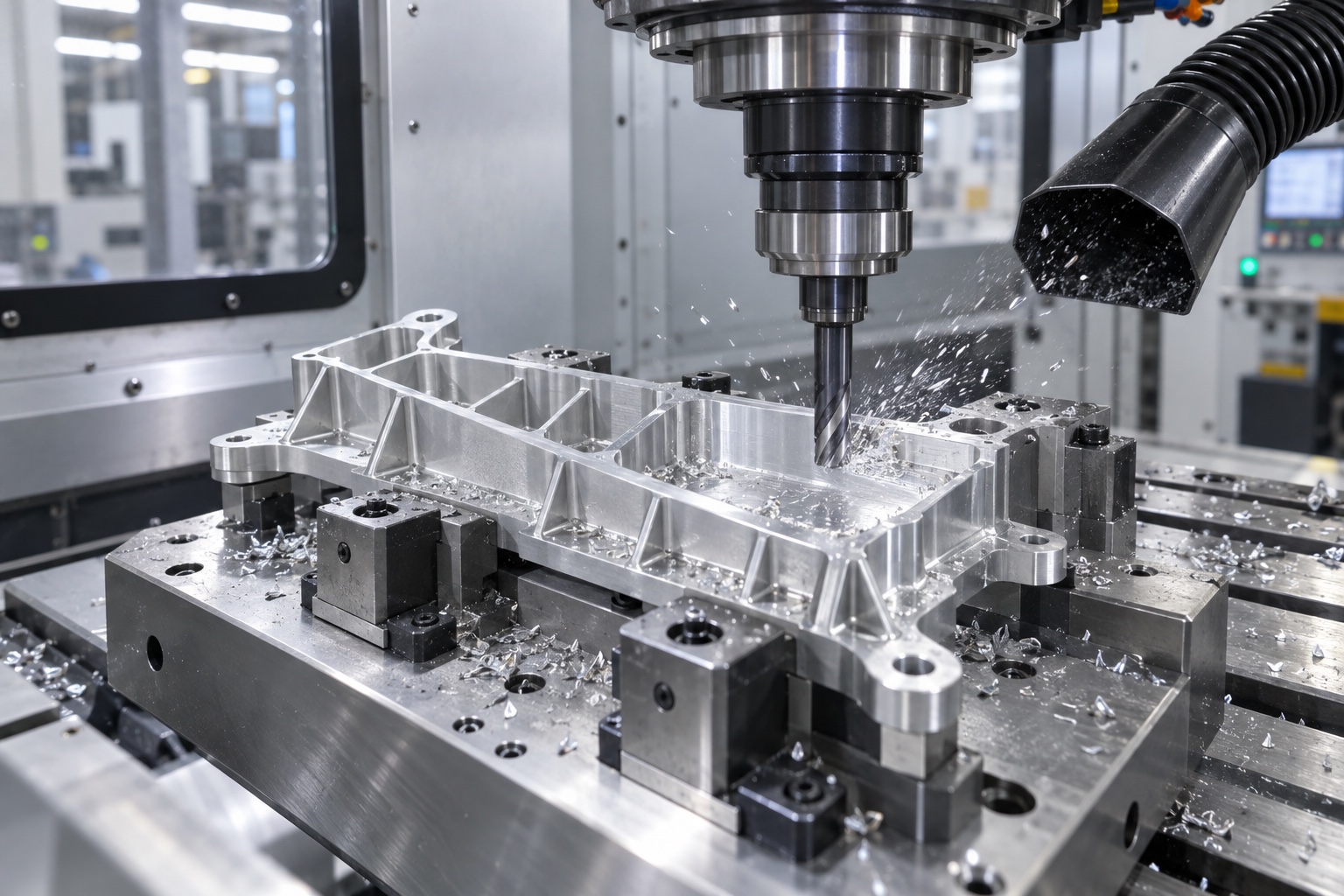

镁合金切屑具有特定安全风险，加工必须使用适合的刀具、切削参数、切屑收集与消防措施，并遵守工厂安全规范。图片中的加工场景仅作工艺示意，实际冷却、排屑和应急方案需由加工现场依据材料与设备条件制定。

安装柱和孔组是装配重点

安装柱往往分布在薄壁框架不同位置，孔组误差会让电路板或模块被强行拉紧。应以贴合面和定位特征为基准检查孔位、柱高、螺纹深度和垂直度。钻攻时还要避免薄柱振动或崩边，孔口毛刺应清理但不能破坏贴合面。

首件除三坐标检测外，最好使用真实模块、紧固件和线束试装。螺钉应能自然对位，模块贴合后不应依靠紧固力把框架压平。若需要导电接地或绝缘隔离，应提前标明相应接触面和不可涂覆区域。

表面防护要和尺寸检测衔接

镁合金通常需要适合应用环境的表面防护。防护层可能影响配合孔、螺纹、接触面和外观，设计方应明确处理规范、遮蔽区域和盐雾或环境要求。仅在处理前测量关键尺寸，无法代表最终交付状态；必要时应安排处理后复测与试装。

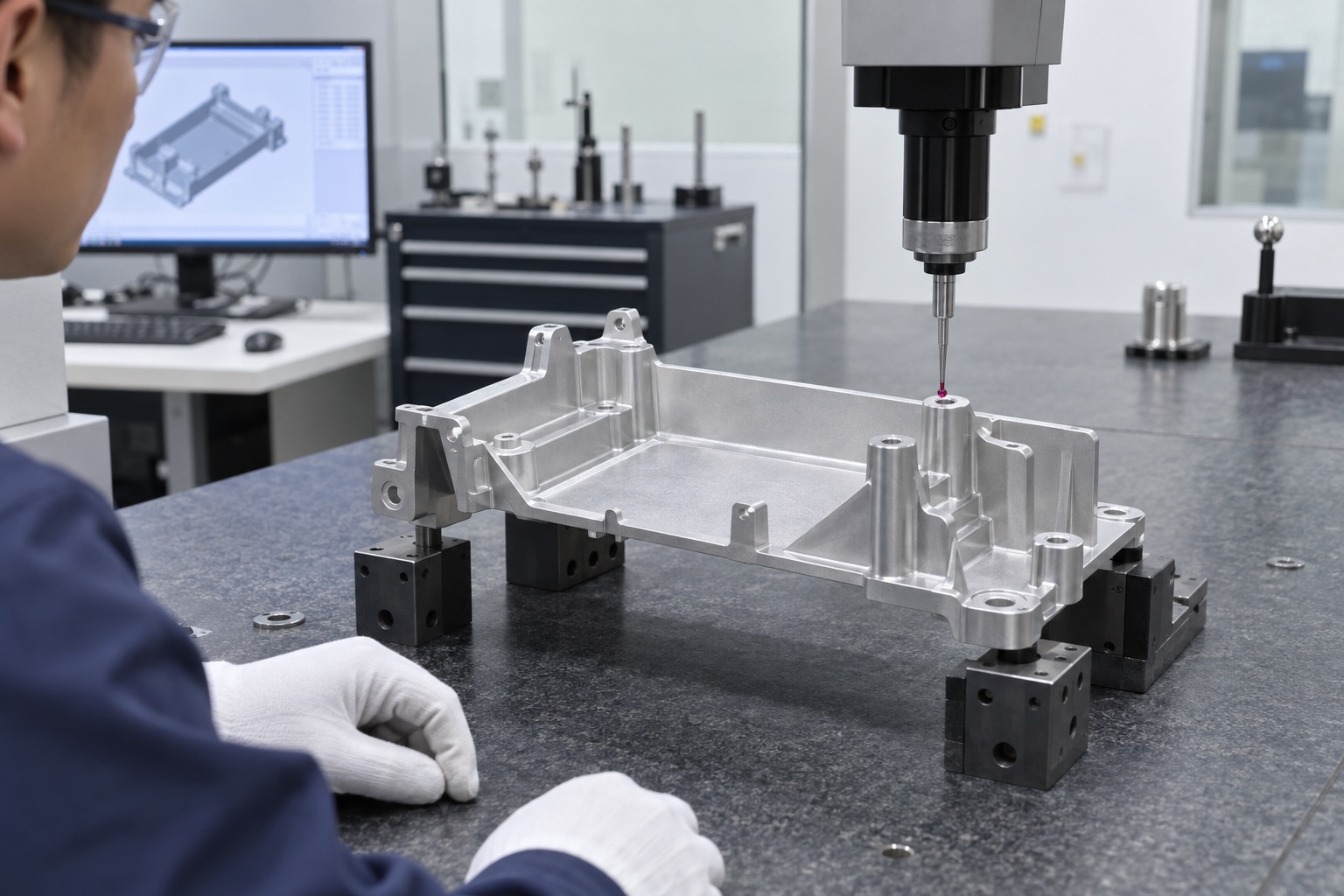

三坐标适合检查孔组、柱高和基准关系，平板与高度规可快速筛查长边和底面变形。检测时应记录支撑方式，防止软垫或夹具把框架暂时压平。表面检查还应关注划伤、漏涂、边缘堆积和螺纹孔残留。

从研发样件到小批量

询价资料建议包含2D图纸、3D模型、AZ31B材料状态、数量、表面防护、模块模型、关键公差和环境要求。首件完成尺寸、试装和外观检查后，由整车或系统方进行振动、温度、腐蚀和电气验证。通过后固定毛坯、刀路、夹具与防护流程。

包装和运输也应纳入工艺文件。薄壁框架不宜在箱内承受局部挤压，接触材料应与表面防护层兼容。每批零件可记录图纸版本、材料批次、处理批次和关键检测结果，避免研发改版后不同状态的支架混用。

AZ31B镁合金电池模块支架的稳定制造，关键是让轻量化结构、装配孔位、安全加工和最终防护状态形成闭环。打样阶段把这些因素一起验证，才能减少批量中的变形、返工和装配波动。
